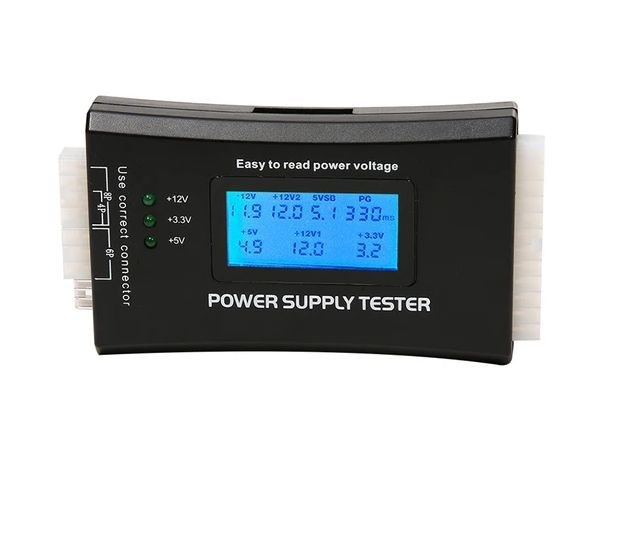

Тестер блока питания компьютера

Тестер блока питания компьютера с цифровой индикацией для проверки работоспособности компьютерных блоков питания ATX 2.0.

Питание от разъема Molex. Поддерживаемые для проверки разъемы:

20 или 24 контактный разъем ATX = -12V, +12V1, +12V2, +5V, 5VSB, +3.3В, PG (время старта блока питания)

SATA= 12В, 5В,3.3В

Molex 4 pin IDE = 12В, 5В

4 пин вентиляторный = 12В

8 пин CPU на процессор = +12V2

4 пин CPU на процессор = +12V2

6 пин PCI-e=+12V2

Особенности:

Не работает с блоками питания более 1000W

При подключении только разъема 24 пин тестер начнёт пищать и показывать отсутствие напряжения +12V2, поэтому подключите также либо 4 пин CPU, либо 8 пин CPU, либо 6 пин PCIE

На экране тестера блока питания компьютера наклеена плёнка, снимите её перед использованием, показания будет видно чётче

Напряжение в разъемах Молекс и САТА отображаются с помощью светодиодов12В,5В,3.3В

Точность вольтметра 0.1В

Звуковой сигнал при слишком низком, высоком напряжении,коротком замыкании.

В тестере ATX нет батарейки,он питается исключительно от блока питания. Если блок питания не подает напряжения, то тестер не будет включаться.

Внимание!!!

Не включайте тестер бп пк на горячую,и не отсоединяйте разъемы при включенном блоке питания.

Все разъемы снабжены ключами и их сложно подключить не той стороной ( Не подключайте разъем питания видеокарты к разъему для процессора в тестере и наоборот), но при сильном усилии можно подключить неправильно,в таком случае тестер может повредиться.
